ども、がく(@oskgaku)です。

プラモデル製作でパーツが折れと、心もめちゃくちゃに折れますよね?

チョイプラのなっちんサクラピンクver.の仮組中、左手首がポッキリ折れました。終わった、と思う瞬間w

本来のチョイプラなっちんの姿。

折れる前の手首はこのようなダボ突起だったのです。

▲左手首(折れる前)。


▲無惨折れた左手首。


▲折れた左手首のアップ。


▲折れた側の左手には、折れたパーツが埋まっている。

がく
こんな状況になってしまっても、諦めるのはまだ早い。
ある程度の道具があれば修復は可能。

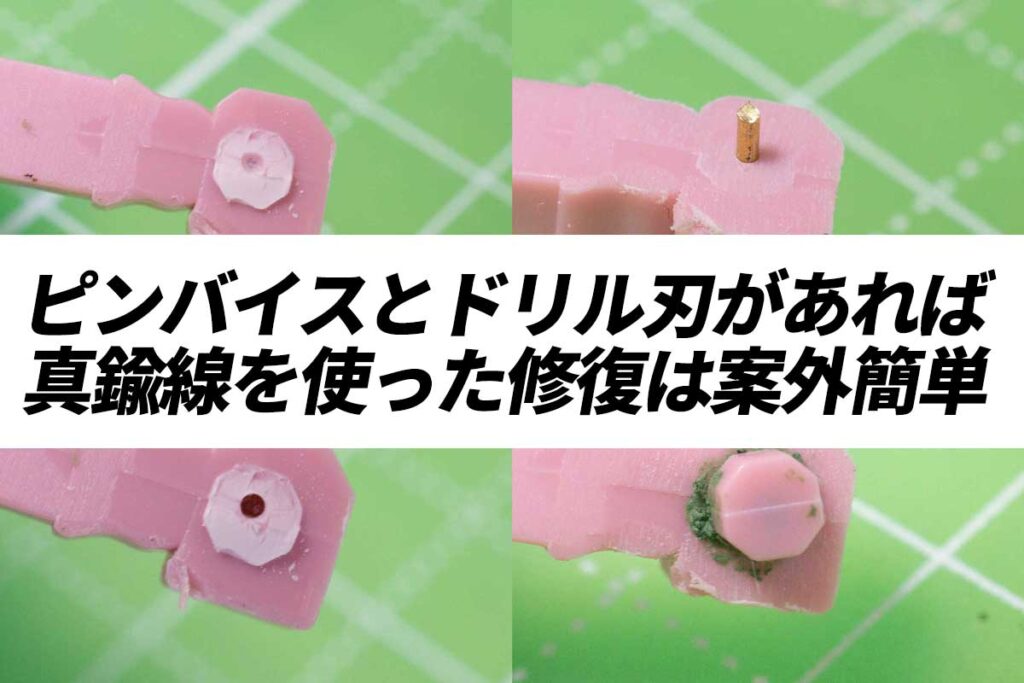

結論から申し上げますと、真鍮線で補強すればイイのです。

今回は修復と補強を兼ねて、真鍮線を挿してプラ棒を取り付け。


▲結果、ダボ突起を真鍮線で修復して手首を取り付けられた。

真鍮線での修復については、以前にもHGゲルググでの様子を記事にしました。よければこちらも参考にどうぞ。
ガンプラの折れたパーツを真鍮線を使って修復する方法!

今の自分の模型製作環境は、このゲルググ修復の頃よりもマテリアル関係が充実してます。

そのおかげで作業が簡素化出来るようになったので、改めて真鍮線修復作業レポートです。

がく
わたくしと、皆様の持っているマテリアルや環境は違うとは思いますが、この記事が折れたパーツの修復のヒントになるかと思います。

ちょっと長い記事ですが、マテリアル関係では修復のヒントになろうかと思いますので最後までお読みいただけると幸いです。

真鍮線の修復手順について

修復作業手順は全部で8手順。

手順はちょい多いけど、ひとつの作業レベル難易度は低め。

真鍮線修復手順1
穴あけ
真鍮線修復手順2
整面
真鍮線修復手順3
付け足すプラ棒用意
真鍮線修復手順4
付け足すプラ棒に穴開け
真鍮線修復手順5
真鍮線をカットして差し込む
真鍮線修復手順6
穴にパテを流し込む
真鍮線修復手順7
被せて位置調整
真鍮線修復手順8
セメントSPを流し込む

今回使用したマテリアルは以下の10種類。

ドリル刃の種類が多ければ大抵のパーツ修復にも対応可能、という道理。

がく
このような不測の破損に備え、ドリル刃セットは持っておくことをオススメします。
タミヤ(TAMIYA)
¥1,480
(2024/10/31 03:01:50時点 Amazon調べ-詳細)

以下、それぞれの手順詳細レポートです。

真鍮線修復手順1)
穴あけ


▲目測で穴を開けるだけ。でも、それにはマテリアルは不可欠。

手順1で使う道具
  • タミヤ精密ピンバイスS
  • ドリル刃0.5mm

折れた箇所の中心(目測)に真鍮線を挿します。その穴開け作業。
目測なので超簡単、なはずなのですが、これって超細いドリル刃とそれをセットできるピンバイスがあってこその話。

がく
ガンプラ製作を始めたばかりの頃、キリで穴を開けようとしてめちゃくちゃ苦労した思い出があります。

ガンプラや模型の製作に道具、工具、材料は非常に大事な要素ですね。

さて、ドリル刃の幅を選びます。

今回の折れたダボ突起幅ならば、補強の真鍮線は0.5mmくらいでよさげ。

補強の真鍮線幅に合わせて、ドリル刃は0.5mm幅。

タミヤ(TAMIYA)
¥1,480
(2024/10/31 03:01:50時点 Amazon調べ-詳細)

▲タミヤの極細ドリル刃セット (0.3,0.4,0.5,0.6,0.8mm各1本入り)から使いました。

MEMO

真鍮線の太さと彫る穴の太さが全く同じだとハマらない場合があります。
このあたりは実際に真鍮線を合わせてみて調整が必要。

穴開けに使うのはタミヤ精密ピンバイスS。

▲使用可能ドリル刃0.1~1.0mm

タミヤ(TAMIYA)
¥1,081
(2024/10/31 03:01:52時点 Amazon調べ-詳細)

目測で、パーツの中心に0.5mm幅の穴を開けました。

がく
穴の深さはテキトーです。仮ハメのときに微調整します。

真鍮線修復手順2)
整面


▲穴を開けた後に整面。

手順2で使う道具
  • テーパーダイヤヤスリ

小さいパーツの整面は硬いヤスリを使用(硬いヤスリの方がエッジが崩れない)。

DTファイルのテーパーダイヤヤスリで整面。

▲DTファイルテーパーダイヤヤスリ

アルゴファイル
¥1,923
(2024/10/30 12:32:43時点 Amazon調べ-詳細)

テーパーダイヤヤスリレビュー
【DTファイルテーパーダイヤヤスリレビュー】整面しながらエッジ出し!

真鍮線修復手順3)
付け足すプラ棒用意

手順3で使う道具
  • アルティメットニッパー

ダボ突起が折れてしまった場合は、折れたダボ突起を再利用して接着するか、同じサイズのプラ棒を切り出して使うのが一般的。

今回の場合は余剰パーツがたまたまあったので、そこからダボ突起をカットして利用。

▲なっちんサクラピンクver.の余剰パーツ。


▲アルティメットニッパーでカット。

ゴッドハンド(GodHand)
¥6,500
(2024/10/30 17:47:09時点 Amazon調べ-詳細)

※アルティメットニッパーは切れ味抜群なので、カットしたパーツが潰れず補強作業しやすいです。

がく
たまたま余剰パーツがあって助かりました。
余剰パーツがない場合は素直にダボ突起と同じ幅サイズのプラ棒を買った方が早い。

ちなみに、手首側にハマってしまった突起部分は、ラインスクライバーなどで掘り出しました。


▲穴の形がちょっと変わってしまったけど、細かいことは気にしないw

真鍮線修復手順4)
付け足すプラ棒に穴開け

手順4で使う道具
  • タミヤ精密ピンバイスS
  • ドリル刃1mmドリル刃
  • 逆作用ピンセット

先に、カットした余剰パーツに穴を開けます。

穴のサイズは真鍮線の倍くらいで今回でいえば0.5mm幅の倍で1mm幅。

ベーシックドリル刃セット (1,1.5,2,2.5,3mm)の1mmを使用。

タミヤ(TAMIYA)
¥1,250
(2024/10/30 19:28:20時点 Amazon調べ-詳細)

0.5mmの真鍮線使ってるのに、なんで1mmで穴を開けるんや?ボケたか?
がく
それについては後述します。あとボケてはいない。

小さいパーツを摘んで加工するときは逆作用ピンセットが便利。

▲普通のピンセットだと小さいパーツは摘むのがツライ(特に老眼は)。

わたくしは100均で買いましたけど精度がちょい不安。やっぱりこの手のツールは専用のを購入するのが良いですねぇ。

真鍮線修復手順5)
真鍮線をカットして差し込む


▲0.5mmの穴に0.5mmの真鍮線を挿してるのだからピッタリとフィット。

手順5で使う道具
  • HG 金属線用ニッパー(2.0)
  • 逆作用ピンセット

真鍮線を目測でカットして、手順1で開けた穴に挿してみます。

グッと差し込むと固定される。抜くときも、グッと力を込めないと抜けない。上手くいきました。

差し込みに使ったのはゴッドハンドのパワーピンセット。

▲ピンセットは100均とかだと精度が低いので模型専用の方が後々後悔しない。

ゴッドハンド(GodHand)
¥2,970
(2024/10/30 18:33:39時点 Amazon調べ-詳細)

【パワーピンセットレビュー】ストレス激減のオススメピンセット!

がく
パワーピンセット、いまは細かいパーツがさらに掴みやすいショットタイプもあるご様子。欲しいっ!

たかがピンセットでガンプラの作業効率を大幅に低下させているかも?

後は被せる側のプラ棒を仮ハメしてみて、真鍮線の長さを微調整。

真鍮線をちょいカットしたり、穴をもうちょい彫ったりする。

▲これを真鍮線に被せてみる。

金属線用ニッパーについて

わたくし、特に深く考えもせずweveのHG 金属線用ニッパー(2.0)を購入しましたが、ちと大きすぎたw
小さいサイズの「1.0」にすればよかったと少々後悔。
100均ダイソーにワイヤーカッターとかもありますが、切り口の精度などにも関係してきますので素直に専用のHG金属ニッパーを買うのが吉。

真鍮線修復手順6)
穴にパテを流し込む

プラ棒の穴をパテで埋めます。

▲パテならなんでもよいかと。

手順6で使う道具
  • グレージングパテII

ウチにはグレージングパテIIが大量にありますので、それを使います。

ガンプラ初心者限定!ハミ出したスジ彫りを修復する至極シンプルな方法

超多用途接着剤もアリ

真鍮線とプラスチックの接着にはパテを使わずとも多用途の接着剤でもヨシ。ただ、ちょっと入手しづらいのと手がベタベタになりがち。

セメダイン(Cemedine)
¥361
(2024/10/31 03:01:53時点 Amazon調べ-詳細)

真鍮線修復手順7)
被せて位置調整

あとはプラ棒を被せるだけ。

▲被せる位置が上にズレてしまった。不器用レジェンドの本領を発揮。

でも大丈夫。穴に入れたパテが硬化する前なら位置の微調整修正は容易。

▲手順4で穴を1mm幅で大きめに開けておいたので微調整可能。チョイと動かせばズレてくれる。

真鍮線修復手順8)
セメントSPを流し込む


Mr.セメントSP

最後に、プラ棒とパーツの隙間にMr.セメントSPを流し込み。

▲見た目わからんかもですが、Mr.セメントSPを流し込んである。もうこれでテコでも動かない。

がく
Mr.セメントSPは流し込めば速攻でガッチリ接着されます。模型作業には汎用性が高くて何かと便利。

【Mr.セメントSPレビュー】ガンプラの合わせ目消し作業時短アイテム

これで修復補強作業は完了。

プラ棒の位置調整

この修復補強作業はあくまでひとつの例。

場合によっては手順7の位置調整とかは不要だったりする。

位置調整不要であれば、わざわざ真鍮線の倍のサイズで穴を開ける必要などなく、いきなり真鍮線と同じサイズで穴を開けてもよいワケで。

▲なっちん小さいので手首の微妙な位置とか気にしなくていいから、いきなり0.5mmで彫ってもよかった。

修復作業の場合は過去と同じケースというのは少ないでしょうから、都度状況に合わせた臨機応変対応すればヨシ。

真鍮線修復作業|まとめ


▲ワリとシレっと修復完了。

真鍮線の修復作業で大事なのは手先の器用とかよりも、ピンバイスとドリル刃。

ガンプラは模型サイズに合ったドリル刃があればもうこっちのもの。

なっちんサクラピンクver.の修復は無事終了。ようやく筆塗りが出来ます。
