ガンプラをディティールアップ!スジ彫り凹みモールドを簡単に彫る方法!

がく
ども、がく(@oskgaku)です。

今回はガンプラのディテールアップとして凹みモールドを彫る話です。

先日、ガンプラパーツに施すディティールアップとしては代表的である「長方形凹みモールド」をスタンピングでやってみました。
DSC01279-2

スタンピングは、施せる場所が限定されるるんですよね・・・。

ならば、どこにもでも彫るディテールアップ、長方形凹みモールドもキチンとやらきゃアカン!と思ったワケです。

ならば、やっぱり道具は必要だよね(^_^;)

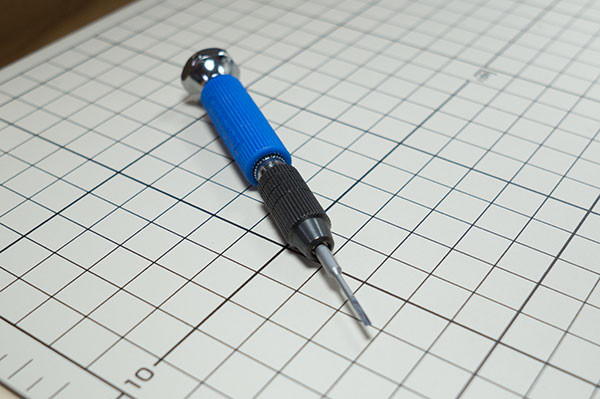

はい、ゴッドハンドの「ショートパワーピンバイス」。
DSC01288

ショートパワーピンバイス」を使えば、ガンプラ初心者でも、長方形凹みモールドを彫る作業のハードルがかなり下がる!(主観w)

今回は「ショートパワーピンバイス」を使った長方形凹みモールドを彫る方法です。

今回のガンプラディティールアップに使う道具は3つ

今回の長方形凹みモールドのディティールアップに使う道具は3つだけです。

全部ゴッドハンド!(笑)

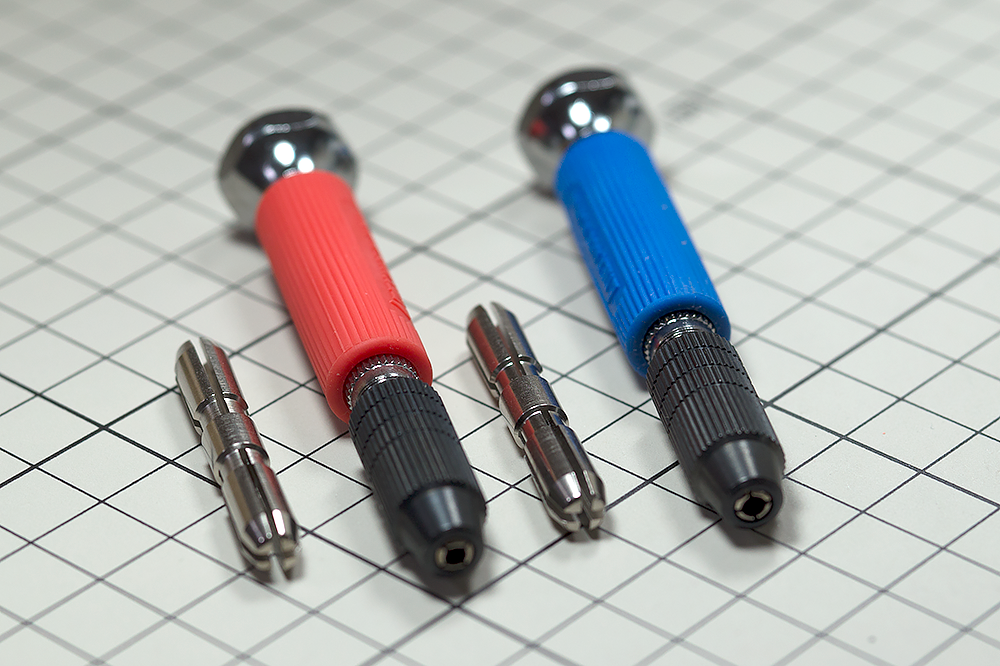

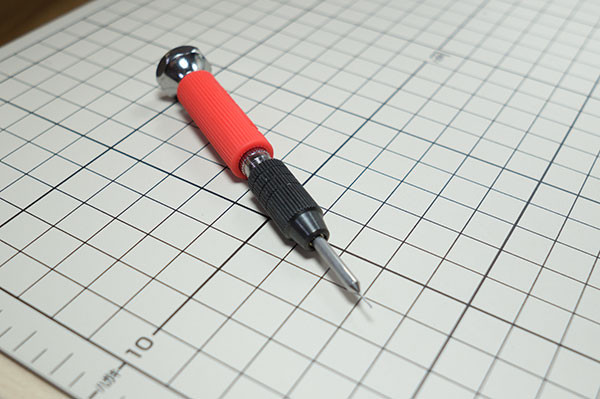

ショートパワーピンバイス
DSC01288

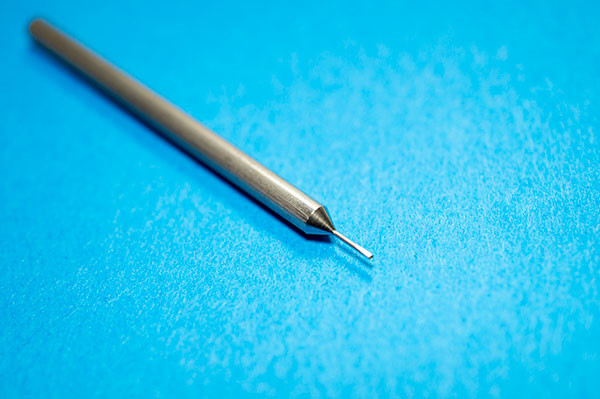

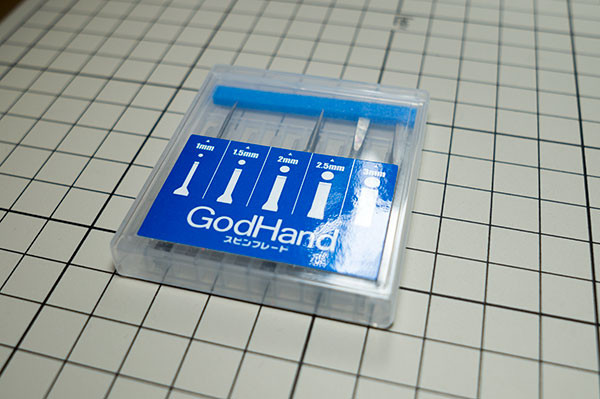

スピンブレード 1.5mm
DSC01405
DSC01407
DSC01400

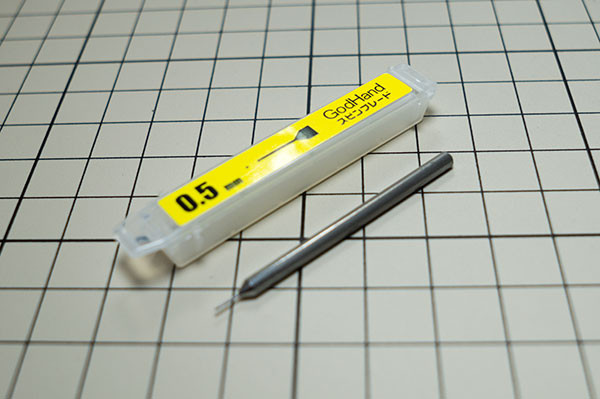

スピンブレード 0.5mm
DSC01404
DSC01408
DSC01398

スピンブレードの0.5mmは単品で買いました。セットには入ってないのでねw

実は凹みモールドの彫り方は過去にもやってるのですが、その時は「ショートパワーピンバイス」はなかった!今回はある!(笑)

以前は彫りにくかった凹みモールドがこんなに彫りやすくなるなんて!!しつこけど、主観!!

なので、皆さまも同様に上手くいくかどうかはわかりません(笑)

ガンプラディティールアップとしては一般的な長方形凹みモールド

今回の長方形凹みモールドの彫り方は、ガンプラを製作している方々にはワリと一般的なご様子。

ガンダムアーカイヴス プラス アムロ・レイU.C.0079-0093」でもあのNAOKIさんが紹介してますしね。

まずは完成した長方形凹みモールドをご覧ください

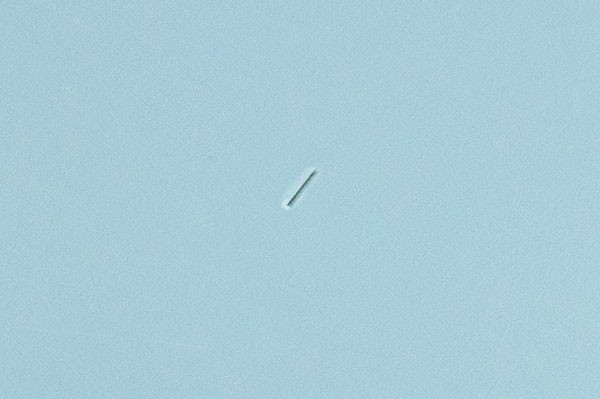

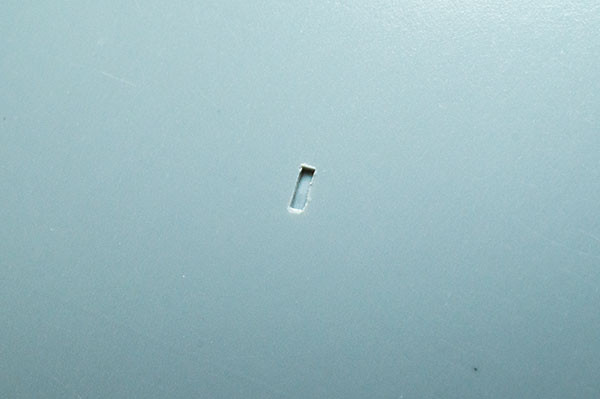

まずは完成した長方形の凹みモールドがこちら。
DSC01368

ちっさ(^_^;)

画像が小さくてすみません・・・。そして、思ったよりキレイに仕上がってねぇなぁ、と思った方々、すみません・・・。

まぁわたくし的には、ボチボチにキレイな仕上がりな方なんで勘弁してください(笑)

今はこんなのでも、いつかは変わる(笑)

何度もスジ彫りをやっていくうちに、精度も上がっていくことでしょう(←何故か他人事w)

この長方形の凹みモールド、長い方を長辺、短い方を短辺として説明していきます(←当たり前かw)
20171223_長方形

長方形凹みモールドを彫る方法は6工程

この長方形凹みモールドを彫るというディティールアップは、やり方としては簡単で、概要的には6工程で済みます。

1)片方の長辺の切り込みを入れる

2)もう片方の長辺の切り込みを入れる

3)片方の短辺から彫る

4)もう片方の短辺からも彫る

5)さらに片方の短辺から底面を整えていく

6)もう片方の短辺からも底面を整えていく



ちなみに、今回の作業、ルーペは必須(笑)
DSC00328

ガンプラ製作で便利な道具は?と聞かれすぐに連想しちゃう3つの道具! 凹みモールドを彫る作業に限らず、ガンプラ製作にルーペは必須ですよねぇ~。

では、それぞれの工程の詳細を以下にご紹介。

長方形凹みモールドの長辺から彫る

ここでは先ほど紹介した工程の1と2をやっていきますよ。

そんで、しつこいようですが、今回の方法、わたくしがワリと上手く仕上がるやり方です。

他のガンプラ初心者同志の皆さまも同様に同じやり方、同じ道具で上手くいくとは限りませんのであしからず(笑)

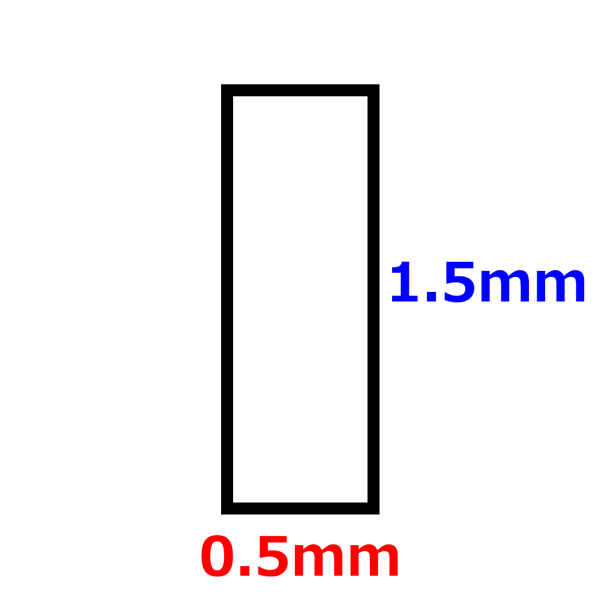

さて、今回の彫るパターンの長方形凹みモールドですが、長辺が1.5mm。短辺が0.5mmです。
20171223_長方形2

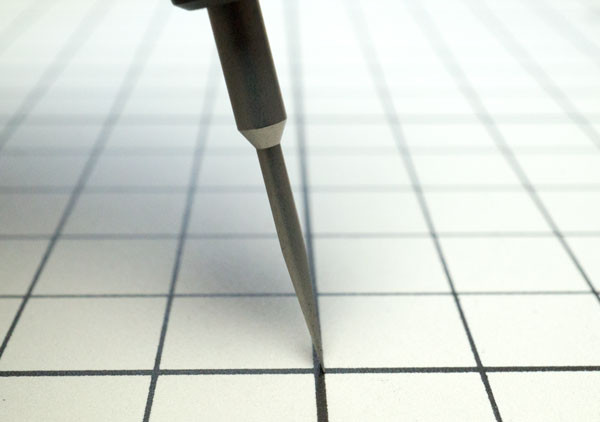

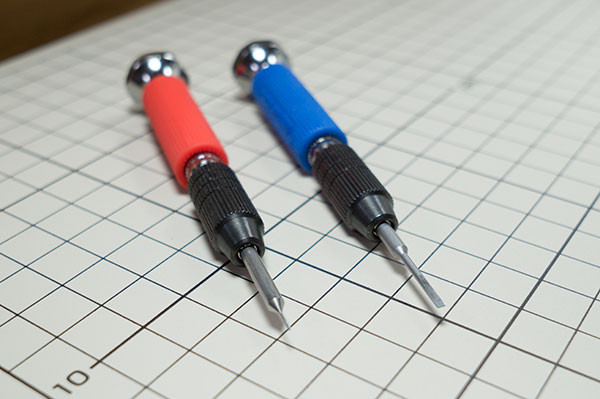

そのため、スピンブレードの1.5mmと0.5mmを用意した次第。もちろんショートパワーピンバイスにセット。
DSC01402

ってことは、スピンブレードがないと、今回の方法はできないワケです(^_^;)

なので、スピンブレードがない方は、すみません(笑)

断面がV字になるようにする

まずは長辺から彫っていきます。

長辺を彫るというよりは、切れ込みをいれていく、という感じです。

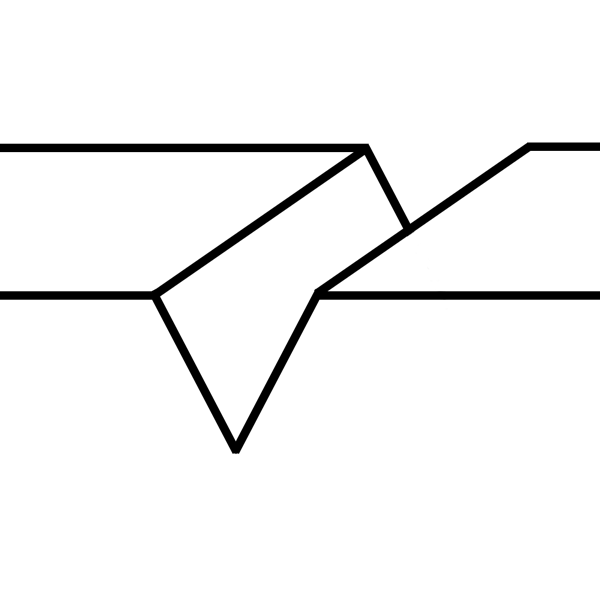

そんで、その切れ込みは断面図で見ると「V字」になるようにしますよ。
※あくまでイメージね(笑)↓

V字

このV字が、キッチリとしたV字になっている必要はなく、むしろ気をつけたいのがこのV字の幅。長方形凹みモールドの短辺の方ですね。

今回の長方形凹みモールドの短辺は0.5mm。
V字2

なので、V字の切れ込みを入れる時、なるべく0.5mmを超えないようにしたい。

しかし、そのあたりは目測!汎用性なくてすみません!(笑)

0.5mm以内を目測で切れ込み入れるって難しそうに感じますが、何回かやれば感じはつかめます(笑)

長方形凹みモールド工程1と2)
長辺からV字になるように切れ込む

まずは工程1として、片方の長辺からスピンブレードで切れ込みを入れていきます。

長辺なので1.5mmのスピンブレードを使います。
DSC01407

この時、切れ込みを入れる角度はワリと直角に近い感じ。直角に近い感じであって、直角ではない(笑)

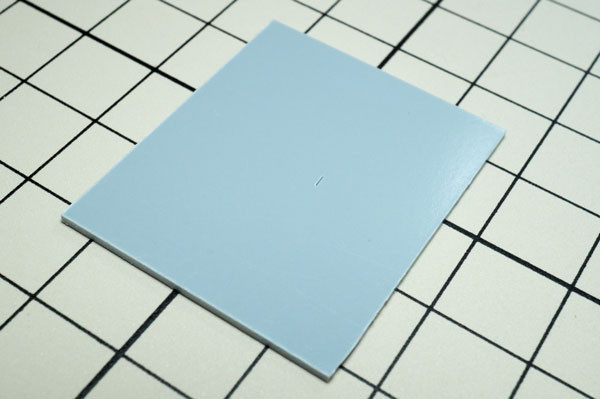

DSC01322
DSC01317-1
DSC01317-2

お次に工程2として、同様にもう片方の長辺も切れ込みを入れます。なるべく左右の長辺の位置が平行になるように頑張ります!www
切り込み平行-2
切り込みが平行でないと、長方形凹みモールドの形がいびつになってしまうのであります・・・。

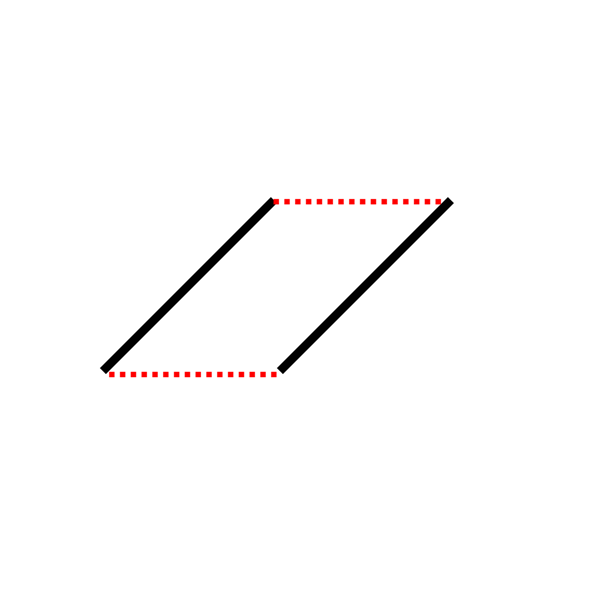

切り込み平行-3

まぁでも、うまくは彫れませんわな(笑)
DSC01327
DSC01327-2

のヘンは適当に、もう一度スピンブレードを優しく入れて、彫り出します。でもムリにグリグリやらずに、丁寧にね(笑)
DSC01330

何回かやっていくと、サクっとキレイに彫れますよ♪

長方形凹みモールドの短辺から彫る

お次は工程の3と4。

ここでは短辺から彫っていきます。今回はここが肝!ここさえ上手く出来ちゃえばもうこっちのもんだ(笑)

長方形凹みモールド工程3と4)
短辺から削る

まずは工程3として、片方の短辺に、軽くグイッと0.5mmのスピンブレードを切り込みます。今度は直角に切り込みますよ。
DSC01332

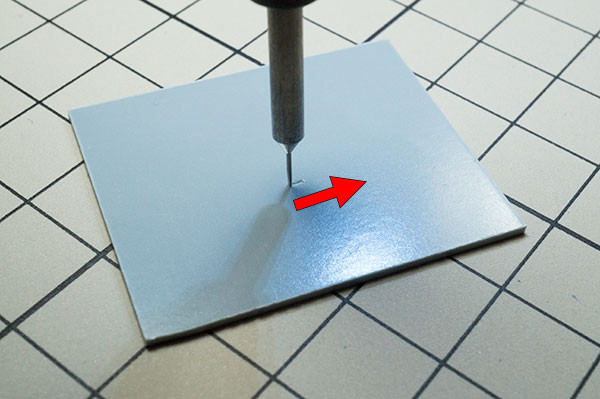

そんで、そのまま平行に削りこんでいきます。
DSC01332-2

この平行に削りこんでいくのが少々ムズい。なにせ底面が平面ではなく、V字(^_^;)

とはいえ、ここは感覚でいくしかない(笑)

今回のディティールアップ方法、ちっとも汎用性がないことに対しては深く反省をしている44歳おっさんの師走の候w

2回くらい削ります。

そんで、お次は工程4として、逆から削る。
DSC01341-2

削りカスがたまった状態で削りますと失敗の原因になりますから、いちいち取り除いてあげるのがよろしいです♪

この作業が終わった状態だと、少々汚い感じもしますけど、次の作業で整えられるので大丈夫です!

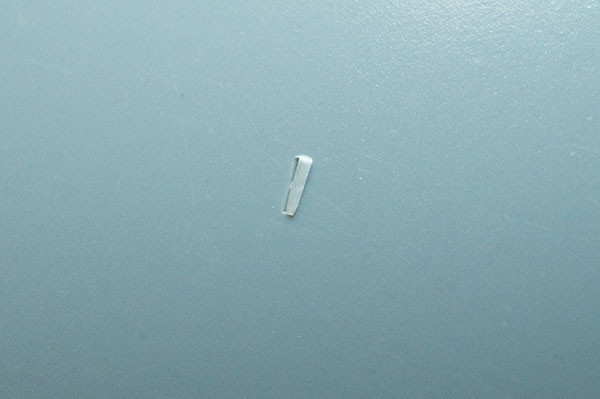

DSC01345

長方形凹みモールドの短辺から底面を整える

長方形凹みモールド工程5と6)
短辺から切り込んで底面を整える

そして、最後の工程5と6。

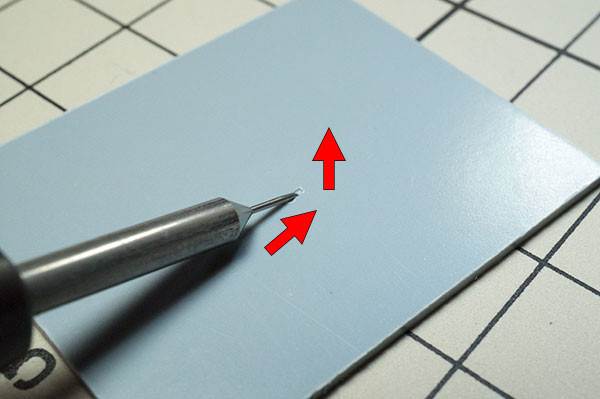

工程5としては、これまた短辺に向かって彫り込んでいきます。しかし、今度はスピンブレードをかなり寝かせ気味にして、切り込んでいくようにします。
DSC01348

そして上にかきだす!という感じです。
DSC01348-2

最後の工程6は、もう片方の短辺から逆の短辺に向かって切り込みます。

このときに気をつけたいのが、一気に深く切り込まないこと!薄く薄く切り込む(削る)というイメージでやっていくことです。

一気にやろうとすると、どうしても切り口が汚くなっちゃうんですよ・・・。

ってなことで、それなり形にはなりました。

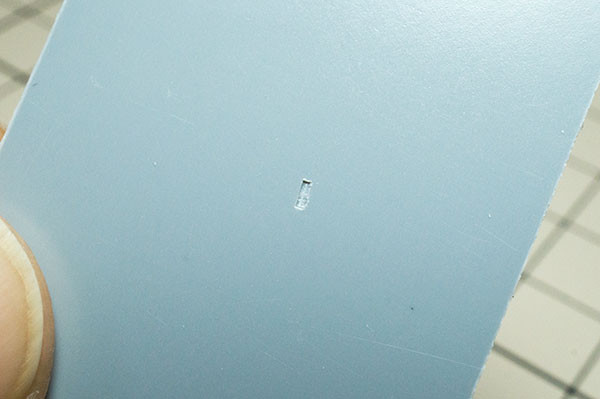

DSC01356

最後の仕上げに紙やすりなどで整える

あとは彫った長方形凹みモールドのフチを紙ヤスリなんかで整えたりとか、表面をやすったりして、整えてあげればヨシです。

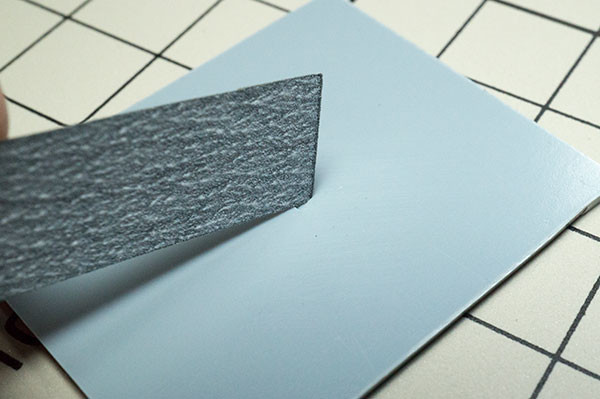

DSC01362

わかりやすくサフってみました。
DSC01368

最初は上手くいきませんが、何度かやってると感覚がつかめるようになりますよ!

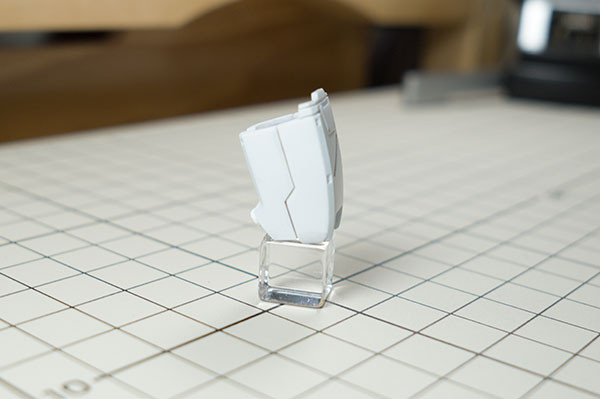

現在製作中の局地型ガンダムの太腿に・・・
DSC01428

こんな感じに長方形凹みモールドを彫りました(ついでに丸形モールドも彫ったw)
DSC01467-2

ボチボチ、ええ感じになったと勝手に自己満足をしている(笑)

まとめ

今回は長方形凹みモールドを彫ったワケですけども、ガンプラ初心者からすると結構ムズイ(^_^;)

わたくしも「ショートパワーピンバイス」を使って、ようやく多少はキレイに仕上げられるようになった、程度。

でもそれは、やっぱり道具のおかげ。

ガンプラディテールアップに道具は大事ですね。

ゴッドハンドの「ショートパワーピンバイス」と「スピンブレード」に、深く感謝ですw

ブログ更新をTwitterでお知らせ♪
ガンプラ道具の便利な使い方なんかもツイートします♪
フォローをよろしくお願いします(^^)
がく@oskgaku
