ども、がく(@oskgaku)です。

ガンプラのスジ彫りって、横にズレたりハミだしたりの失敗ってよくありませんか?

手間はかかってもいいから、なるべく失敗を減らしたい。

そんな人向けに、スプリングコンパスを使ったスジ彫り方法の紹介です。

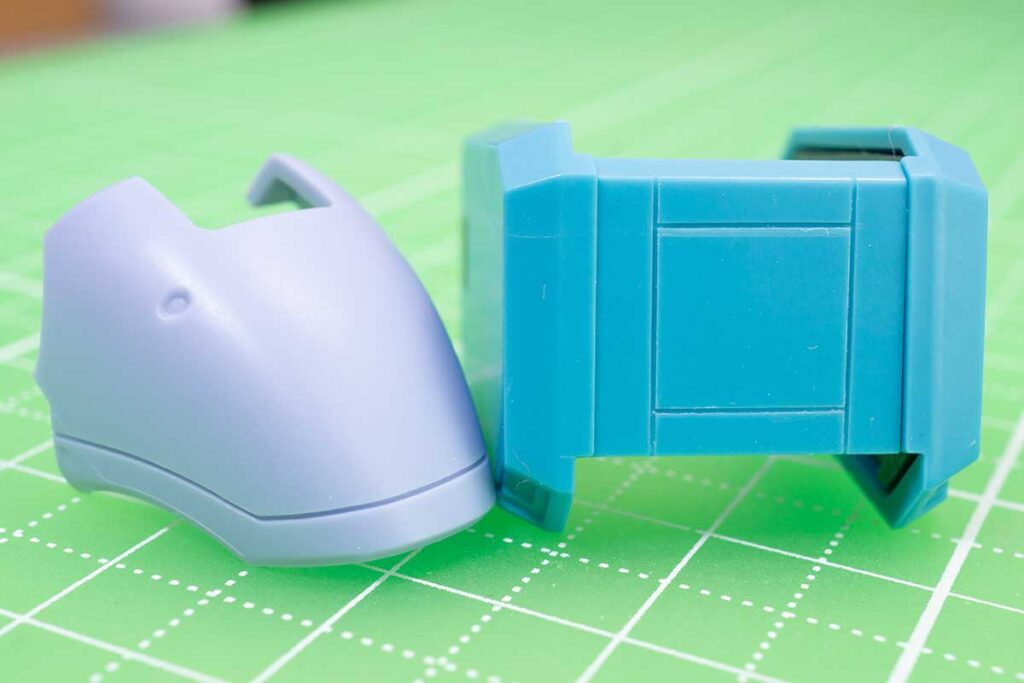

▲こんなスジ彫りをします。

今回、スプリングコンパスを使うのは、アタリ(下書き)をつけるのに非常に便利だからです。

ドラパス
¥2,359 (2021/09/28 14:56:45時点 Amazon調べ-詳細)
がく
スジ彫りのやり方は人それぞれで千差万別。
参考程度に読んでいただければ幸いです。

初心者向けスジ彫り
ガイドテープを貼るパターン


スジ彫りですが、基本的にはガイドテープを貼った方が綺麗に仕上がります。

特に初心者や不器用さんはガイドテープを貼った方がイイですね。

ガイドテープに沿って彫れば、スジ彫りのフチもビシっとシャープに決まります。

ガイドテープを貼るスジ彫りは6手順

以下は超初心者用or不器用さん向けのスジ彫り方法です。

手順1
スプリングコンパスでアタリをつける


手順2
ガイドテープを貼る
手順3
まち針シャープペンシルでアタリをつける
手順4
ラインスクライバーCS(0.08mm)で彫る
手順5
ラインスクライバーCS(0.15mm)で彫る
手順6
BMCタガネ0.2mmで彫る

彫り終わると、こんな感じです。


▲ガイドテープを貼ると綺麗でピシッとしたスジ彫りに仕上がりますね

ラインスクライバーCSの箇所、なんで
0.08mm→0.15mm
と太さを刻むのや。
いきなり0.15mmで彫れや。
がく
それは、太さを刻んだ方が失敗も少ないからです。いきなり太い幅で彫ると、ズレる事が多いので。
あと、何より仕上がりも綺麗だからです(主観w)。

ざっくりとした手順紹介でしたので、チラっと補足します。

スジ彫り手順1の補足
アタリは軽くなぞる程度で

前回のスプリングコンパスレビューでも触れましたが、アタリはあくまでも下書き。

軽くなぞる程度で十分。

ズレたりハミだしたりして、多少傷がついても気にしません(軽くなぞる程度ならヤスリがけで消えます)。

スプリングコンパスならば、左右に同じ幅のスジ彫りするのも簡単です。

【スプリングコンパスレビュー】均一幅のスジ彫りに便利な道具

スジ彫り手順2の補足
ガイドテープの貼り付け

貼り付けるガイドテープはハイキューパーツの「スジボリ用ガイドテープ 3mm (30m巻)

スジ彫りのガイドテープといえばこれが代表的なのではないでしょうか。

このガイドテープはソコソコに強度があります。

なので、このガイドテープに沿ってスジ彫り道具を動かすと、まっすぐなスジ彫りが彫れるというワケです。

ガイドテープを貼らないと、自分の指の感覚だけでまっすぐに彫らなければイケませんからね。

貼り付ける際、パーツの表面を綺麗にしておくと、ガイドテープが剥がれにくくなります。

がく
パーツの表面を溶剤なんかで軽く拭いておくと、ガイドテープがしっかり貼れます。
ハイキューパーツ(HiQparts)
¥560 (2021/09/28 22:46:20時点 Amazon調べ-詳細)

スジ彫り手順3の補足
まち針シャープペンシルは自作


▲まち針シャープペンシルは100均アイテムで自作したものです

作り方などの詳細は過去記事をご覧ください。
100均道具でスジ彫り道具をお手軽自作!まち針シャープペンシル!

100均アイテムだけに、コスパ最高ですw

手順4、5補足
1刃目に便利なラインスクライバーCS


▲「ラインスクライバーCS」は、その形状がスジ彫りに引っ掛かりやすいので、スジ彫りの1刃目に便利。

まち針シャープペンシルの彫った跡であれば、次はラインスクライバーCSで十分なぞれます。

なぞるように彫る
本彫りでラインスクライバーCSやBMCタガネを使っていきますが、この時は「彫る」というより「なぞる」くらいで作業すれば失敗が少ないです。
「なぞる」を繰り返す。
それであれば、例えハミだしても軽くヤスリがけすれば消えますので。
【ラインスクライバーCSレビュー】刃先の絶妙なカーブで彫りやすい!

手順6補足
BMCタガネ0.2mmで彫る

最後のBMCタガネ、別にこれはやらなくてもイイんです(^^;)

ただ、切れ味抜群のBMCタガネで最後スジ彫りしてやると、スジ彫りのフチがシャープに決まる気がしてます。

がく
ただまぁこれは主観で、最後にBMCタガネを使ったから劇的に仕上がりが変わる、というワケでもなし。
このあたりは好き好きで。
ラインスクライバーCSしか持ってない人は、それだけで仕上げればよいかと。

最後は縦の線も追加して、全体的にヤスリがけして完成です。

ヤスリがけで仕上げ
スジ彫りでめくれた箇所とか、アタリをつける時に多少ハミだした箇所は、 爪楊枝ヤスリとか、神ヤス1000番なんかでヤスリがけすれば綺麗になります。

中級者以上向けスジ彫り
ガイドテープを貼らないパターン


▲このようなスジ彫りをします。

中級者以上になりますと、わざわざガイドテープは貼らないご様子!

当然、手順も省けて作業時間は短縮です。

ガイドテープを貼らないパターンは、手順だけご紹介w

手順1
スプリングコンパスでアタリをつける
※この時点で3回くらいなぞってアタリを深くしておく
手順2
ラインスクライバーCS(0.08mm)で彫る

手順3
ラインスクライバーCS(0.15mm)で彫る

手順4
BMCタガネ0.2mmで彫る


スジ彫りを何百回とやっていれば、道具の扱いにも慣れてくる。

そうすると、ガイドテープなんぞなくてもビシっとした仕上がりになるワケですね。

わたくしは、全然慣れてないので、ビシっと決まらないワケですw

▲やっぱり、スジ彫りのフチがよれてますw

このあたりの技術習得は繰り返して鍛錬あるのみ。

ただ、今回は、あんまりにもフチのよれがひどすぎたので、デザインナイフで彫り直したりしました。
ガンプラ苦行確定?ガンダムの既存モールドをデザインナイフで彫り直す!

なので、スジ彫り後のパーツは、見た目が違いますね。

スプリングコンパスは曲線にも便利

最後に、曲線のスジ彫りをするパターンです。

基本的には、今までと同じなんですけどね。

がく
曲線は、直線よりも彫りづらいので、とにかく集中してゆっくり彫る。
それだけの違いですね。

このような曲線なパーツにスジ彫りする場合。

まずはスプリングコンパスでアタリをつけます。

このパーツは、アタリがクロスしてしまう箇所もありますね。

クロスしてしまう箇所、特に気にせず。

これはなぞる程度のアタリですから、あとで軽くヤスリがけすれば消えます。

このアタリをガイドとして、曲線用のガイドテープを貼ります。

ニチバン クリアラインテープ(曲線用)

曲線用ガイドテープの貼り付け、これはちょっとコツが要ります。

指で抑えながらパーツのアタリの曲線に貼って合わせて貼っていく感じなんです。

ガイドテープを貼れたら、まち針シャープペンシルでなぞります。

あとは直線のスジ彫りと同じで、
ラインスクライバーCS(0.08mm)→(0.15mm)→BMCタガネ
の順番で彫っていきます。

最後、ガイドテープを剥がして、軽くヤスリがけして終了です。

ヤスリがけにメラミンスポンジ
スジ彫りのめくれが少なければ、メラミンスポンジで軽く整えるのもイイですね。
レック(LEC)
¥91 (2021/09/29 05:20:22時点 Amazon調べ-詳細)
100均ので十分かと。
メラミンスポンジはお手軽で良いのですが、粉が結構でますねw

スジ彫り|まとめ

スジ彫りは、ともかく
ゆっくりなぞる
が大事ですね。

ゆっくりなぞる、を繰り返せば、最終的に綺麗なスジ彫りに仕上がってるはずです。

それと、
道具は大事です!

上級者になると、デザインナイフだけで出来たりするようですが、それはまぁプロフェッショナルな方々の場合かと。

趣味でガンプラ製作を楽しみたい場合は、素直にそれ相応の道具を揃えた方が早いです。

誰かさんみたいに、道具を揃える事自体が、趣味にならなきゃイイけどな。
スジ彫り道具が4種類もある奇跡。
ファンテック(Funtec)
¥1,600 (2021/09/28 22:33:14時点 Amazon調べ-詳細)
GSI クレオス(GSI Creos)
¥2,070 (2021/09/28 15:43:55時点 Amazon調べ-詳細)
スジボリ堂(Sujiborido)
¥5,800 (2021/09/28 21:44:45時点 Amazon調べ-詳細)
がく
その点に関しては、否定しませんよ。

下手な言い訳は逆効果。積みプラも道具も、買ってしまったら素直に罪を認めましょうw

スジ彫りは、面倒でも手間かけた方が失敗も少なく、綺麗に仕上がりますよ(自分に言い聞かせるw)。
